1. PENGERTIAN BUS

        Sistem Bus adalah  bagian dari sistem komputer yang berfungsi untuk memindahkan data antar bagian – bagian dalam sistem komputer . Bus merupakan Jalur komunikasi yang dibagi pemakai suatu set kabel tunggal yang digunakan untuk menghubungkan berbagai subsistem. Sistem bus adalah sebuah bus yang menghubungkan komponen-komponen utama komputer (CPU, Memori, I/O). Sistem bus adalah penghubung bagi keseluruhan komponen komputer dalam menjalankan tugasnya.

        Bus beroperasi pada kecepatan dan lebar yang berbeda. PC awal mempunyai bus dengan kecepatan 4.77 MHz dan lebar 8 bit yang dikenal dengan bus ISA (Industry Standard Architecture). Kemudian bus diperbaiki menjadi lebar 16 bit dengan kecepatan 8 MHz . Sebuah bus yang menghubungkan komponen-komponen utama komputer disebut sebagai Bus System. Biasanya sebuah Bus System terdiri dari 50 hingga 100 saluran yang terpisah.

– Bus System dapat dibedakan atas:

1. Data Bus ( Saluran Data )

2. Address Bus ( Saluran Alamat )

3. Control Bus ( Saluran Kendali )

2.  JENIS – JENIS SISTEM BUS

       Saluran bus dapat dipisahkan menjadi dua tipe umum, yaitu dedicated dan multiplexed. Suatu saluran bus dedicated secara permanen diberi sebuah fungsi atau subset fisik komponen-komponen komputer.

Pada awal pemindahan data, alamat ditempatkan pada bus dan address valid control diaktifkan. Pada saat ini, setiap modul memiliki periode waktu tertentu untuk menyalin alamat dan menentukan apakah alamat tersebut merupakan modul beralamat. Kemudian alamat dihapus dari bus dan koneksi bus yang sama digunakan untuk transfer data pembacaan atau penulisan berikutnya. Metode penggunaan saluran yang sama untuk berbagai keperluan ini dikenal sebagai time multiplexing.

Terdapat juga penurunan kinerja yang cukup besar karena event-event tertentu yang menggunakan saluran secara bersama-sama tidak dapat berfungsi secara paralel. Dedikasi fisik berkaitan dengan penggunaan multiple bus, yang masing-masing bus itu terhubung dengan hanya sebuah subset modul. Keuntungan yang utama dari dedikasi fisik adalah throughput yang tinggi karena hanya terjadi kemacetan lalu lintas data yang kecil. Kerugiannya adalah meningkatnya ukuran dan biaya sistem.

3.  STRUKTUR SISTEM BUS

 Sebuah bus sistem terdiri dari 50 hingga 100 saluran yang terpisah. Masing-masing saluran ditandai dengan arti dan fungsi khusus. Walaupun terdapat sejumlah rancangan bus yang berlainan, fungsi saluran bus dapat diklasifikasikan menjadi tiga kelompok, yaitu saluran data, saluran alamat, dan saluran kontrol. Selain itu, terdapat pula saluran distribusi daya yang memberikan kebutuhan daya bagi modul yang terhubung.

a)  Data Bus  ( Saluran Data )

      Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Saluran ini secara kolektif disebut bus data. Umumnya bus data terdiri dari 8, 16, 32 saluran. Jumlah saluran diaktifkan dengan lebar bus data. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit, maka jumlah saluran menentukan jumlah bit yang dapat dipindahkan pada suatu saat. Lebar bus data merupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan. Contohnya bila bus data lebarnya 8 bit dan setiap instruksi panjangnya 16 bit, maka CPU harus dua kali mengakses modul memori dalam setiap siklus instruksinya.

       Lintasan bagi perpindahan data antar modul. Secara kolektif lintasan ini disebut bus data. Umumnya jumlah saluran terkait dengan panjang word, misalnya 8, 16, 32 saluran.

Tujuan : agar mentransfer word dalam sekali waktu.

Jumlah saluran dalam bus data dikatakan lebar bus, dengan satuan bit, misal lebar bus 16 bit

b)      Address Bus ( Saluran Alamat )

- Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data. Misalnya, bila CPU akan membaca sebuah word data dari memori, maka CPU akan menaruh alamat word yang dimaksud pada saluran alamat. Lebar bus alamat akan menentukan kapasitas memori maksimum sistem. Selain itu, umumnya saluran alamat juga dipakai untuk mengalamati port-port input/outoput. Biasanya, bit-bit berorde lebih tinggi dipakai untuk memilih lokasi memori atau port I/O pada modul. Digunakan untuk menspesifikasi sumber dan tujuan data pada bus data.

- Digunakan untuk mengirim alamat word pada memori yang akan diakses CPU.

- Digunakan untuk saluran alamat perangkat modul komputer saat CPU mengakses suatu modul.

- Semua peralatan yang terhubung dengan sistem komputer, agar dapat diakses harus memiliki alamat.

Contoh : mengakses port I/O, maka port I/O harus memiliki alamat hardware-nya.

c)  Control Bus ( Saluran Kontrol )

 Saluran kontrol digunakan untuk mengntrol akses ke saluran alamat dan penggunaan data. Karena data dan saluran alamat dipakai bersama oleh seluruh komponen, maka harus ada alat untuk mengontrol penggunaannya. Sinyal-sinyal kontrol melakukan transmisi baik perintah maupun informasi pewaktuan diantara modul-modul sistem. Sinyal-sinyal pewaktuan menunjukkan validitas data dan informasi alamat. Sinyal-sinyal perintah menspesifikasikan operasi-operasi yang akan dibentuk. Umumnya saluran kontrol meliputi : memory write, memory read, I/O write, I/O read, transfer ACK, bus request, bus grant, interrupt request, interrupt ACK, clock, reset.

Berikut ini adalah fungsi-fungsi yang terdapat pada control bus ( saluran control ):

- Digunakan untuk menspesifikasi sumber dan tujuan data pada bus data.

- Digunakan untuk mengirim alamat word pada memori yang akan diakses CPU.

- Digunakan untuk saluran alamat perangkat modul komputer saat CPU mengakses suatu modul.

- Semua peralatan yang terhubung dengan sistem komputer, agar dapat diakses harus memiliki alamat.

Contoh : mengakses port I/O, maka port I/O harus memiliki alamat hardware-nya



Di sistem komputer berbasis mikroprosesor, terdapat 3 jalur yang menjadi tempat mengalirnya proses.

-          Bus Data yang berfungsi mengalirkan data dari/ke mikroprosesor

-          Bus Alamat/Address  yang berfungsi mengalamati suatu proses dari/ke memori atau I/O

-          Bus Kontrol yang berfungsi mengatur proses instruksi yang terjadi dari/ke mikroprosesor.

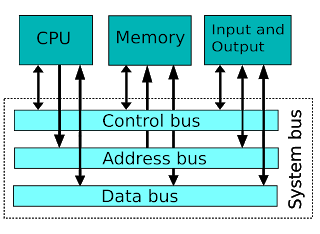

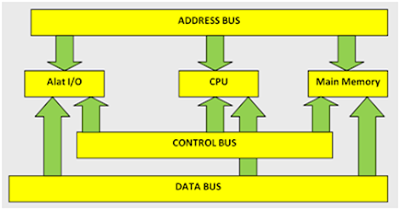

Diilustrasikan pada gambar berikut :

Jika alamat memori dialamati, maka Bus Alamat akan berisi alamat memori tersebut. Lebar alamat memori tergantung dari tipe mikroprosesor yang dipakai (sekali lagi dalam satuan bit).

        Bus Data berfungsi mengalirkan data dari/ke mikroprosesor ke/dari alamat memori tujuan atau alamat I/O tujuan. Besar kecepatan transfer bus data bervariasi sesuai dengan mikroprosesor yang dipakai.

         Bus Kontrol berisikan instruksi yang mengatur operasi apakah itu read atau write. Ada 4 tipe kontrol yaitu :

- MRDC (Memory Read Control) yang menyatakan transfer data dari memori ke mikroprosesor

- MWTC (Memory Write Control) yang menyatakan transfer data dari mikroprosesor ke memori

- IORC (I/O Read Control) yang menyatakan transfer data dari peranti I/O ke mikroprosesor

- IOWC (I/O Write Control) yang menyatakan transfer data dari mikroprosesor ke peranti I/O.

Hubungan ketiganya adalah, misalnya jika kita ingin mentransfer data dari mikroprosesor ke memori. Pertama, bus alamat akan mengalamati address tujuan. Lalu bus kontrol akan memberi sinyal MWTC = 0. Barulah bus data akan mentransfer data ke alamat tujuan.

–   Sistem BUS

Penghubung bagi keseluruhan komponen komputer dalam menjalankan tugasnya

Komponen komputer : CPU , Memori , Perangkat I/O

–  Transfer data antar komponen komputer.

Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi CPU melalui perantara bus

–  Mikroprosesor

Melakukan pekerjaan secara paralel ,Program dijalankan secara multitasking , Sistem bus tidak hanya lebar tapi juga cepat

 1. Jenis Data

  a. Memori :

      Memori umumnya terdiri atas N word memori dengan panjang yang sama. Masing–masing word diberi alamat numerik yang unik (0, 1, 2, …N-1). Word dapat dibaca maupun ditulis pada memori dengan kontrol Read dan Write. Lokasi bagi operasi dispesifikasikan oleh sebuah alamat.

  b. Modul I/O :

      Operasi modul I/O adalah pertukaran data dari dan ke dalam komputer. Berdasakan pandangan internal, modul I/O dipandang sebagai sebuah memori dengan operasi pembacaan dan penulisan. Seperti telah dijelaskan pada bab 6 bahwa modul I/O dapat mengontrol lebih dari sebuah perangkat peripheral. Modul I/O juga dapat mengirimkan sinyal interrupt.

  c. CPU :  berfungsi sebagai pusat pengolahan dan eksekusi data berdasarkan routine–routine program yang diberikan padanya. CPU mengendalikan seluruh sistem komputer sehingga sebagai konsekuensinya memiliki koneksi ke seluruh modul yang menjadi bagian sistem komputer.

Dari jenis pertukaran data yang diperlukan modul–modul komputer, maka struktur interkoneksi harus mendukung perpindahan data.

Memori ke CPU : CPU melakukan pembacaan data maupun instruksi dari memori.

CPU ke Memori : CPU melakukan penyimpanan atau penulisan data ke memori.

I/O ke CPU : CPU membaca data dari peripheral melalui modul I/O.

CPU ke I/O : CPU mengirimkan data ke perangkat peripheral melalui modul I/O.

I/O ke Memori atau dari Memori : digunakan pada sistem DMA

Sampai saat ini terjadi perkembangan struktur interkoneksi, namun yang banyak digunakan saat ini adalah sistem bus.

–  Prinsip Operasi Bus

Meminta penggunaan bus.

Apabila telah disetujui, modul akan memindahkan data yang diinginkan ke modul yang dituju

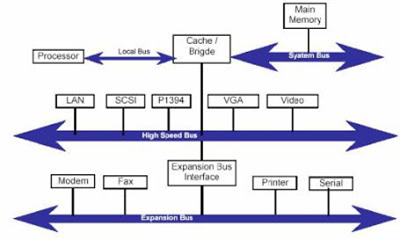

–  Hierarki Multiple Bus

Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja

 Elemen-Elemen Rancangan Bus

 Rancangan suatu bus dapat dibedakan atau diklasifikasikan oleh elemen-elemen sebagai berikut :

1. Jenis Bus

Jenis bus dapat dibedakan atas :

Dedicated : Merupakan metode di mana setiap bus ( saluran ) secara permanen diberi fungsi atau subset fisik komponen komputer.

Time Multiplexed : Merupakan metode penggunaan bus yang sama untuk berbagai  keperluan, sehingga menghemat ruang dan biaya.

2. Metode Arbitrasi

Metode arbitrasi adalah metode pengaturan dari penggunaan bus, dan dapat dibedakan atas :

Tersentralisasi : menggunakan arbiter sebagai pengatur sentral

Terdistribusi    : setiap bus memiliki access control logic

  3. Timing

         Timing berkaitan dengan cara terjadinya event yang diatur pada bus system, dan dapat dibedakan atas :

Synchronous : Terjadinya event pada bus ditentukan oleh clock (pewaktu )

Asynchronous : Terjadinya sebuah event pada bus mengikuti dan tergantung pada event sebelumnya

 4.  Lebar Bus

  Semakin lebar bus data, semakin besar bit yang dapat ditransfer pada suatu saat.

  5. Jenis Transfer Data :

     1. Operasi Read

     2. Operasi Write

     3. Operasi Read Modify Write

     4. Operasi Read After Write

     5. Operasi Block

A.  PCI

            PCI adalah singkatan dari Peripheral Component Interconnect dan merupakan bus yang tidak tergantung pada prosesor, berbandwith tinggi serta dapat berfungsi sebagai mezzanine atau bus peripheral. PCI memberikan sistem yang lebih baik bagi subsistem I/O berkecepatan tinggi , seperti : graphic display adapter, network interface controller, dan disc controller.

PCI dirancang untuk mendukung bermacam-macam konfigurasi berbasiskan mikroprosesor, baik sistem mikroprosesor tunggal ataupun sistem mikroprosesor jamak.

B.  Future Bus +

1. Future Bus + adalah standar bus asinkron berkinerja tinggi yang dibuat oleh IEEE dan didasarkan atas.

2. Tidak tergantung pada arsitektur, prosesor dan teknologi tertentu.

3.    Memiliki protokol transfer asinkron dasar.

4.  Menyediakan dukungan bagi sistem-sistem yang fault tolerant dan memiliki reliabilitas yang tinggi.

5. Menawarkan dukungan langsung terhadap memori berbasis cache yang dapat digunakan bersama.

6. Memberikan definisi transportasi pesan yang kompetibel

–  Proses aliran data pada siklus pengambilannya!

–  Proses aliran data pada siklus interupsi!

Isi PC saat itu harus disimpan sehingga CPU dapat melanjutkan aktivitas normal setelah terjadinya interrupt.

Kesimpulan

Bus adalah satu lintasan komunikasi yang menghubungkan dua atau lebih perangkat. Ciri utama bus adalah bahwa bus merupakan suatu medium transmisi bersama. Berbagai perangkat yang terhubung ke bus dan suatu sinyal yang di pancarkan oleh tiap perangkat dapat diterima oleh semua perangkat lain yang terhubung ke bus.  Jadi, bus adalah penghubung bagi keseluruhan komponen komputer dalam menjalankan tugasnya.

Komponen komputer yaitu CPU, memori, perangkat Input dan Output. Elemen-elemen rancangan bus terdiri dari jenis bus, metode arbitrase, timing, lebar bus dan jenis transfer data. Jenis bus ada dua yaitu Dedicated dan Multiplexed. Metode arbitrasi juga ada dua yaitu tersentralisasi dan terdistribusi. Timing ada dua yaitu synchronous dan asynchronous.
